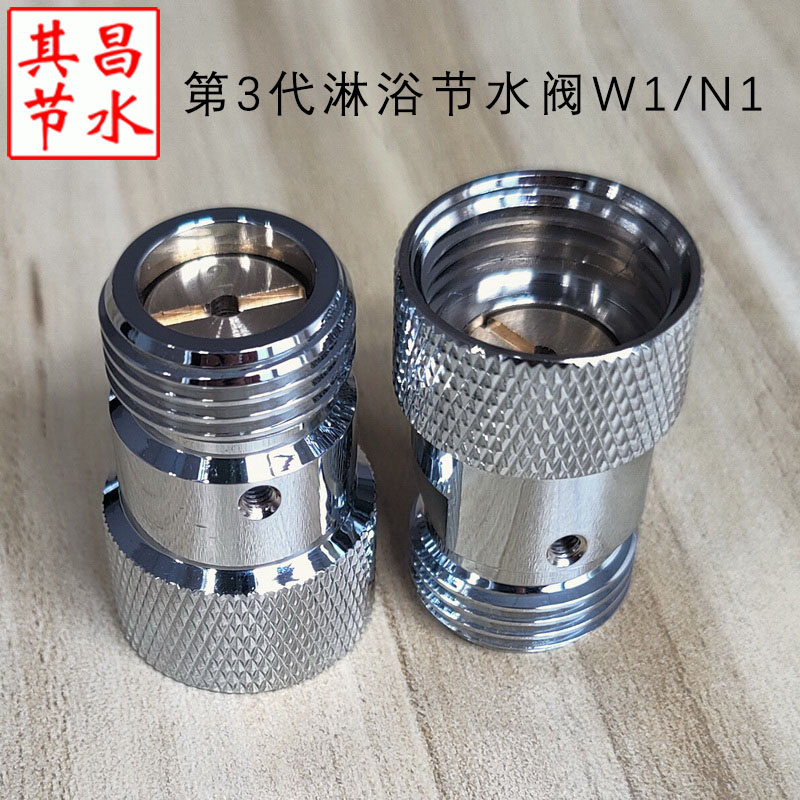

左边的是W1，主要用于手持花洒；右边的是N1，主要用于顶喷花洒
彩金汇

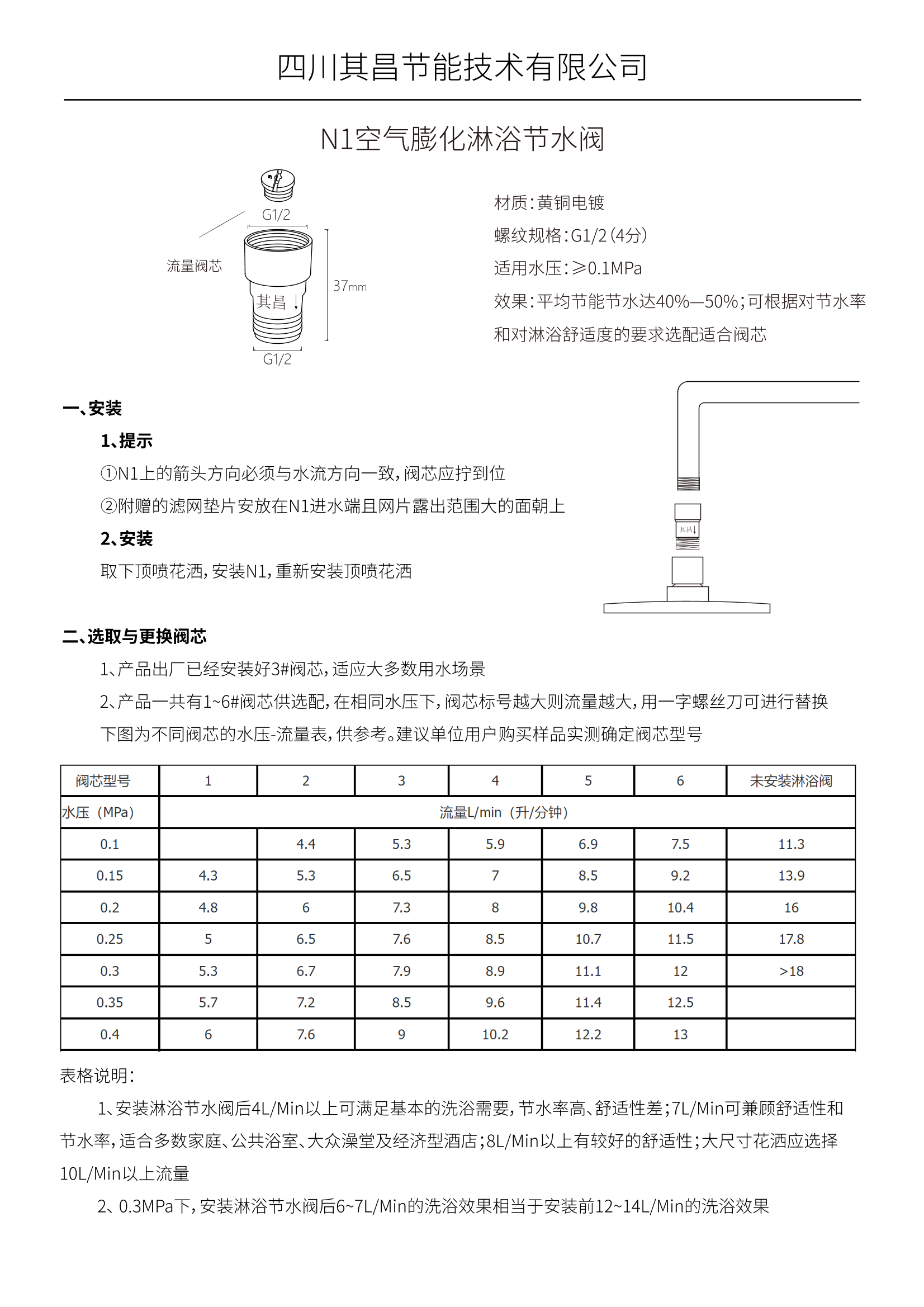

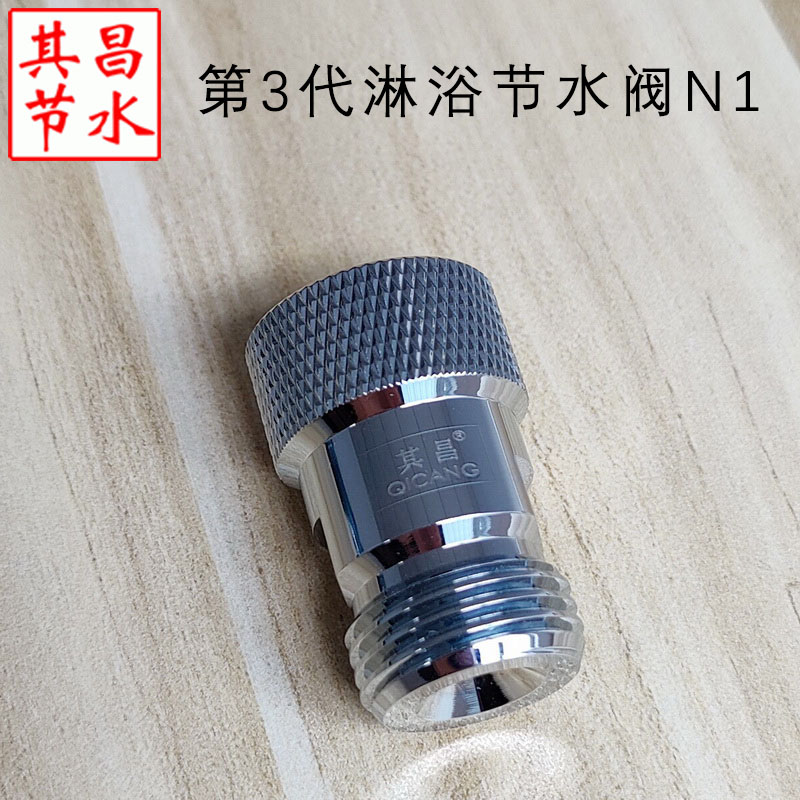

第3代淋浴节水阀N1，顶喷用
注意：N1阀体外圆面有扳手卡止平面

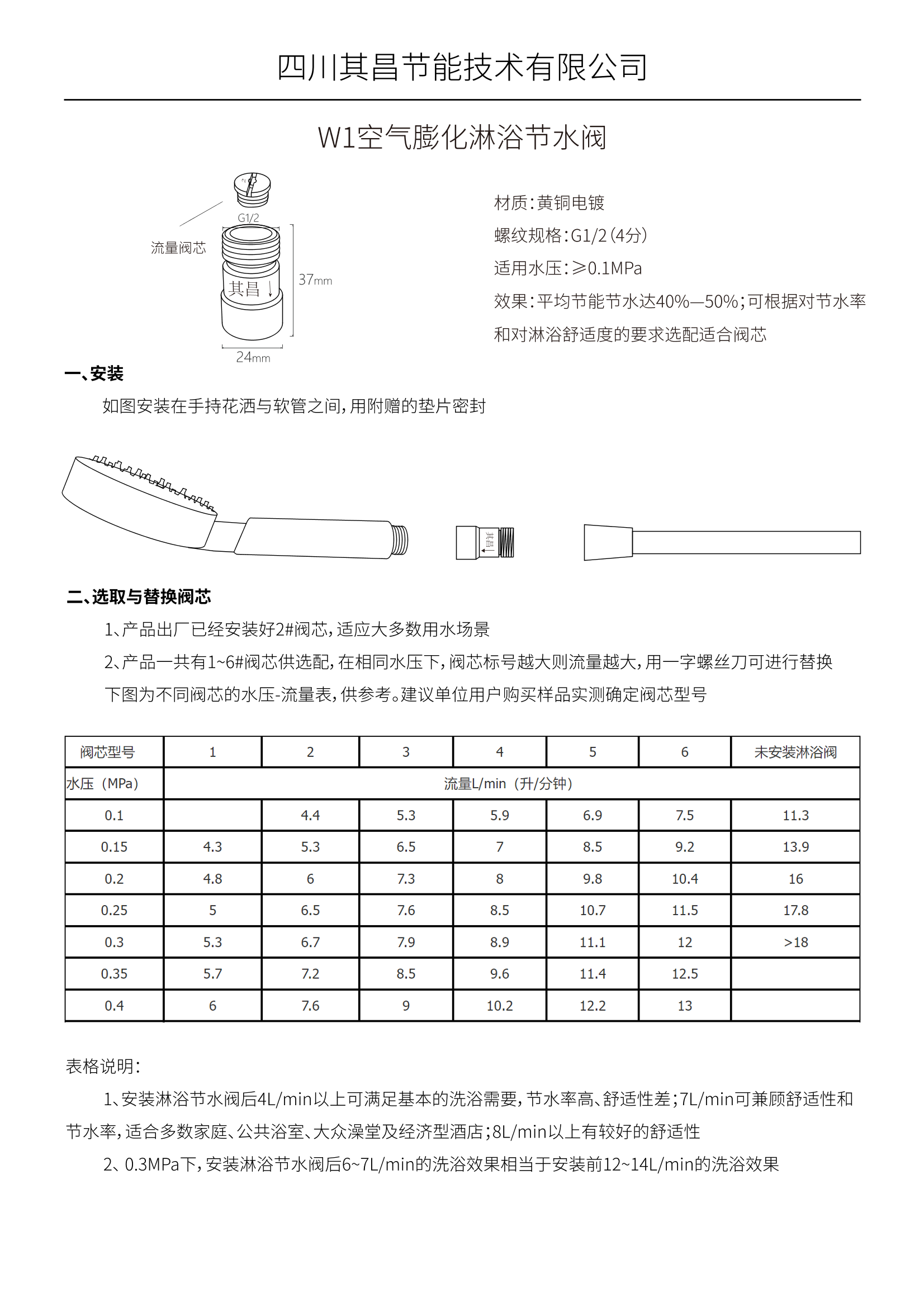

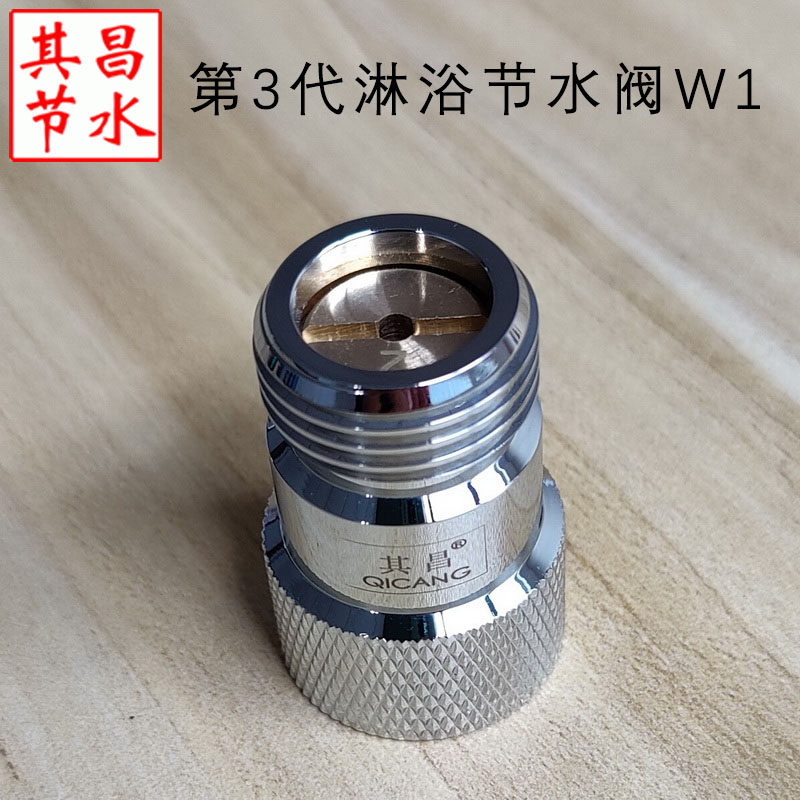

W1淋浴节水阀，主要用于手持单功能花洒
其昌空气膨化淋浴节水阀（空气注入式淋浴节水阀、空气增压淋浴节水阀）是宾馆酒店客房、医院病房、各类浴室澡堂及家庭理想的淋浴节水装置，已成功应用于数千家宾馆酒店、医院、浴池浴室、健身中心等场所，平均节水节能可达50%以上，商业用水一般3个月内即可收回投资（节约的不仅仅是自来水，还包括热水——很多热水成本达~30元/吨，参见淋浴节水改造效益分析）。
合同能源管理龙头企业上海东方低碳科技产业股份有限公司2013年以来已在北京金茂威斯汀酒店、北京新云南皇冠酒店、北京中关村皇冠假日酒店、西安凯宾斯基酒店、重庆洲际酒店、杭州国际假日酒店、杭州邵逸夫医院等项目选用本产品，在不影响客户用水体验的前提下获得了良好的节能节水效益。
一、原理：其昌空气膨化淋浴节水阀（空气注入式淋浴节水阀）应用文丘里原理，将水的压力能转化为动力能并吸入空气、使水和空气充分混和、膨化后高速喷出，减少用水量而保持喷洒范围和喷淋力度，高效节水并提高用水舒适度。
二、功能：
1、实际流量小而喷洒范围大，高效节水节能（节约的是40°C左右的热水）；
2、水中氧气含量高，可避免老人小孩及体弱者在淋浴过程中发生缺氧；
3、大量气泡水在皮肤上破裂、体感舒适。
其昌空气注入式淋浴节水阀具有气水混和效果好、结构简单（只有两个零件）、小巧精致、适用范围广等优点，是酒店客房、洗浴中心、公共浴室、大众浴池和家庭淋浴的理想产品。
三、适用水压：≥0.1MPa（客户实际最低使用压力0.05MPa)
四、节水效果：与选用的阀芯型号和使用环境，如水压、喷头等有关，参见下表。
其昌空气注入式淋浴节水阀包括PS15-N1、PS15-W1两个基本型号，两者功能完全一样，外观略有区别：N1的外圆柱面上有一对对称的扳手卡止面，W1没有。
|
阀芯型号 |
1 |
2 |
3 |
4 |
5 |
6 |
未安装淋浴阀 |
|
水压（MPa） |
流量L/min（升/分钟） |
||||||
|
0.1 |
|
4.4 |
5.3 |
5.9 |
6.9 |
7.5 |
11.3 |
|
0.15 |
4.3 |
5.3 |
6.5 |
7 |
8.5 |
9.2 |
13.9 |
|
0.2 |
4.8 |
6 |
7.3 |
8 |
9.8 |
10.4 |
16 |
|
0.25 |
5 |
6.5 |
7.6 |
8.5 |
10.7 |
11.5 |
17.8 |
|
0.3 |
5.3 |
6.7 |
7.9 |
8.9 |
11.1 |
12 |
>18 |
|
0.35 |
5.7 |
7.2 |
8.5 |
9.6 |
11.4 |
12.5 |
|
|
0.4 |
6 |
7.6 |
9 |
10.2 |
12.2 |
13 |
|
|
说 明 |
1. 安装淋浴节水阀后4L/min以上可满足基本的洗浴需要，节水率高、舒适性差；7L/min可兼顾舒适性和节水率，适合多数家庭、公共浴室、大众澡堂及经济性酒店；8L/min以上有较好的舒适性；大流量顶喷应选择10L/min以上流量。 2. 0.3MPa下，安装淋浴节水阀后6~7L/min的洗浴效果相当于安装前12~14L/min的洗浴效果。 3. N1型淋浴节水阀、W1型淋浴节水阀分别默认标配3、2号阀芯。 4. 测试喷头为2英寸中等流量锥形喷头。 |
||||||
五、安装方式：如图连接在水管和喷头之间，连接标准为G1/2"管螺纹。
安装建议：
1.优先采用垫片密封（随产品附赠1个带滤网的密封垫圈）；
2.有防盗要求的场合用生料带或密封胶密封（应选用无毒密封胶）。
六、材质：黄铜电镀（多层复合电镀）
七、包装方式：工程装：180只/箱。

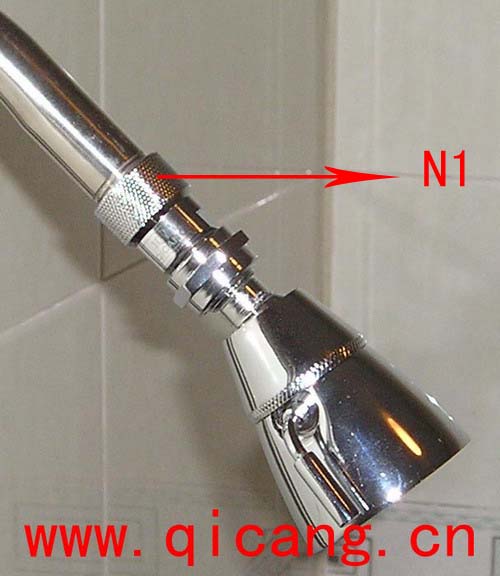

N1淋浴节水阀安装举例（图示为侧喷，顶喷类似）

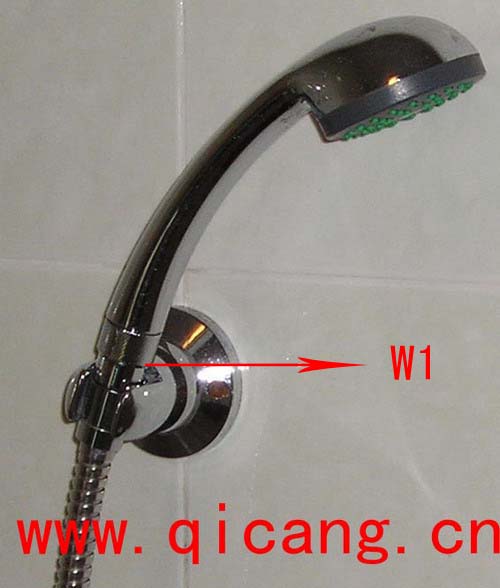

W1花洒节水器安装示例（仅适用于流量和出水方式不可调的单功能花洒）

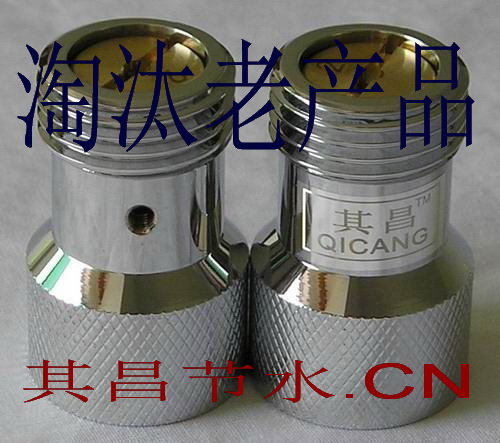

附：淘汰老产品
出水效果视频：
